Recorrido de la sfera
El recorrido de la esfera afecta todos los caudales. Esta es la medida basica paara calibrar un inyector.
..................................................................................................................................................................................
PROCEDIMIENTO:
PASO 1
Instale en el comparador la varilla DX75632 (#13 2X94 en la valija de base) Instale el comparador en la ranura dedicada para ello. Coloque el comparador en microns (0.000mm).
PASO 2
Instale completamente el solenoide y aprietelo con el torque correcto.
Colocar el inyector en la mordaza dispuesta para ello como se muestra en la figura. Coloquelo en una parte que no afecte el correcto alineamiento (Evite bordes y sobresaltos).
PASO 3
Asegurese que las conexiones electricas del Turan esten bien conectadas. (Unidad de control, EPS, laptop)(Control unit, EPS, laptop).
PASO 4
Abra el software TURAN y haga "click" en el boton Sart.

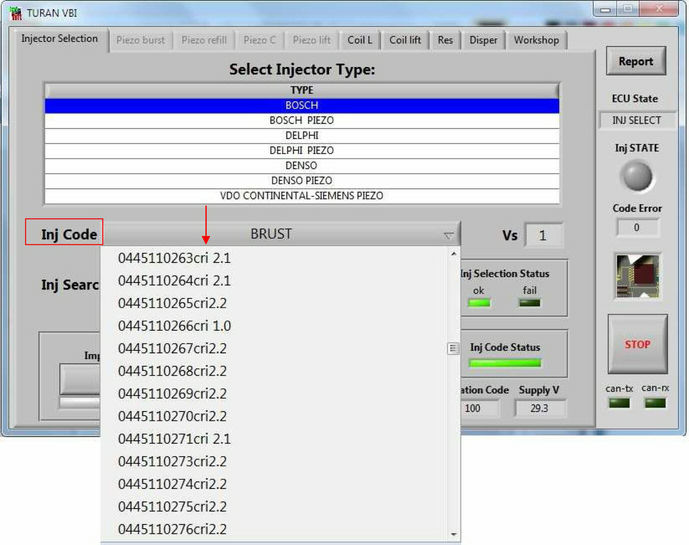

Seleccione "Bosch" en el menu de "Type", luego el numero de inyector en el menu "Inj code".
PASO 5
Haga click en la pestaña "Coil lift" y conecte el cable adecuado al solenoide del inyector.
Baje el travesaño hasta que la varilla pase por el agujero del solenoide. Pare cuando la varilla toque el armazon dentro del solenoide. Asegurese que la varilla no este trancada en al muelle del solenoide.
PASO 6
Bloquee el movimiento longitudinal.
PASO 7
En el software TURAN, seleccione "Auto" en la pestaña "Coil lift reading" y espere a que el comparador establezca la comunicacion con el software.
Active la lectura haciendo click en el boton "Activate Inj Ing" y espere a que el software termine la prueba.
En la ventana “Lift measured μm” aparecera el valor leido de el movimiento de la esfera con activacion electrica.
Haciendo click en el boton "Report" situado en la parte superior derecha de la ventana del Turan, es posible conocer los valores limites del inyector comprobado.
FIN
