TRICKYTEC

MISURAZIONE:

STEP 1

Montare al comparatore la punta DX75631 (n° 12 valigetta 1) e fissare il comparatore all'apposito supporto DX75636 (n°15 valigetta 2). Settare lo strumento in microns.

STEP 2

Posizionare il supporto su di un piano rettificato in modo che poggi completamente.

Azzerare il comparatore.

STEP 3

Dopo aver inserito nella bobina dell'iniettore in esame, lo spessore relativo all'alzata della sfera, avvitare il supporto alla bobina stessa.

Serrare la bobina utilizzando la coppia di serraggio che dovrà essere utilizzata per il montaggio dell'iniettore in esame. Fare riferimento alla tabella Tricky-Tech per tale valore.

La misura rilevata dal comparatore sarà definita come MISURA A.

STEP 4

Ripetere i passaggi effettuati agli steps 2 e 3 , utilizzando questa volta, al posto della bobina dell'iniettore in esame, la bobina test (tale bobina dovrà essere di un G2 top backleakage).

ATTENZIONE: lo spessore da inserire nella bobina deve essere lo stesso usato precedenrtemente, ovvero lo spessore stesso dell'iniettore in esame.

Inserire tale spessore nella bobina.

Avvitare il supporto alla bobina e serrare con la corretta coppia di serraggio.

Rilevare la misura visualizzata dal comparatore. Tale misura sarà definita come MISURA B.

STEP 5

Utilizzando la bobina test montare completamente la parte superiore dell'iniettore, assicurandosi di tirare la bobina come specificato da tabella Tricky-Tech.

ATTENZIONE: lo spessore da utilizzare deve essere lo stesso utilizzato ai punti precedenti, ovvero lo spessore stesso dell'iniettore in esame. Ricordarsi di inserire la molla del solenoide ma di non inserire lo spessore relativo a tale molla.

Fissare il corpo iniettore all'apposita piastra di fissaggio come mostrato in figura. Scegliere una parte del corpo che non ne comprometta il centraggio (evitare gli smussi).

STEP 6

Assicurarsi di aver collegato correttamente la parte elettrica del sistema Trickytec

(centralina Turan, EPS, laptop).

STEP 7

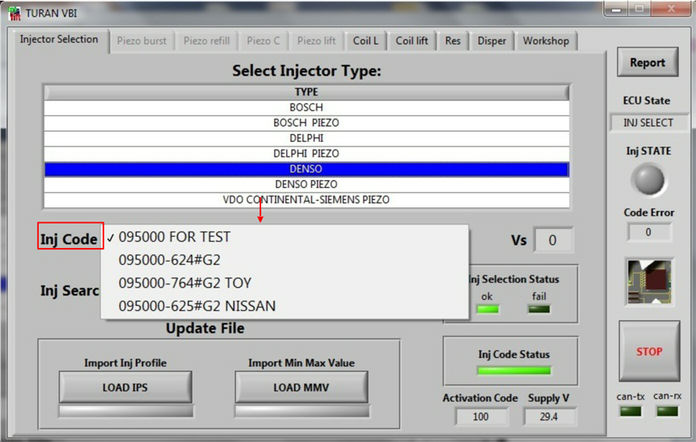

Accedere al software Turan e premere il tasto “Start”.

Nella schermata successiva selezionare dal menù “type” la voce “Denso” e dal menù a tendina “Inj code” il codice iniettore corrispondente all’iniettore da testare.

STEP 8

Selezionare l'opzione "Coil Lift” nel menù di selezione test e, con l'aiuto dello specifico cavo terminale, collegare il cavo "Coil" all'iniettore.

Scendere con la traversa mobile di modo che la punta del comparatore possa inserirsi all’interno della bobina. Arrestarsi circa un millimetro dopo che la punta si è adagiata sull’armatura all’interno dell’iniettore. Assicurarsi che la punta non si incastri nella molla interna alla bobina.

STEP 9

Bloccare il movimento trasversale e verticale.

STEP 10

Selezionare "Auto" alla voce "Coil lift reading" e attendere che il comparatore comunichi col software.

Attivare la lettura cliccando sul bottone "Activate Inj Ind" e attendere che il software svolga il test.

Nel riquadro "Lift measured.." si potrà leggere l'alzata della sfera rilevata elettronicamente. Annotare la misura. (MISURA TURAN)

ATTENZIONE: tale alzata non è da considerarsi l'alzata della sfera per l'iniettore in questione.

STEP 11

Valutare la reale alzata della sfera per l'iniettore in esame come segue:

ALZATA = MISURA TURAN - MISURA A + MISURA B

FINE
