TRICKYTEC

MISURAZIONE:

STEP 1

Montare al comparatore la punta DX756735 (n°9 valigetta 2) e fissarlo nell'alloggiamento anteriore.



Montare sull'uscita punta del comparatore, la punta DX75626 (n°6 valigetta 1) assemblata con la punta DX75634 (n°9 valigetta 1)



Fissare il comparatore e settarlo in centesimi.

STEP 2

Utilizzando il supporto DX75622 (n°1 valigetta 1)

posizionare il polverizzatore, comprensivo del relativo spillo, sulla base del Tricky-Tech, in modo che risulti essere in asse con il comparatore.

STEP 3

Controllando che il codolo dello spillo si inserisca perfettamente all'interno della punta montata sull'uscita comparatore, abbassare la traversa mobile fin quando la punta non risulti essere a contatto con la base dello spillo, e il perno del pistone pneumatico risulti essere leggermente sollevato dalla posizione limite inferiore.

Bloccare il movimento verticale e azzerare il comparatore.

STEP 4

Sollevare il perno del pistone pneumatico in modo da far uscire completamente dalla punta cava il codolo.

Traslare leggermente il supporto DX75622 su cui è posizionato il polverizzatore e riadagiare la punta DX75634 in modo che si posizioni completamente sul piano del polverizzatore.

Annotare la misura rilevata.(MISURA A)

STEP 5

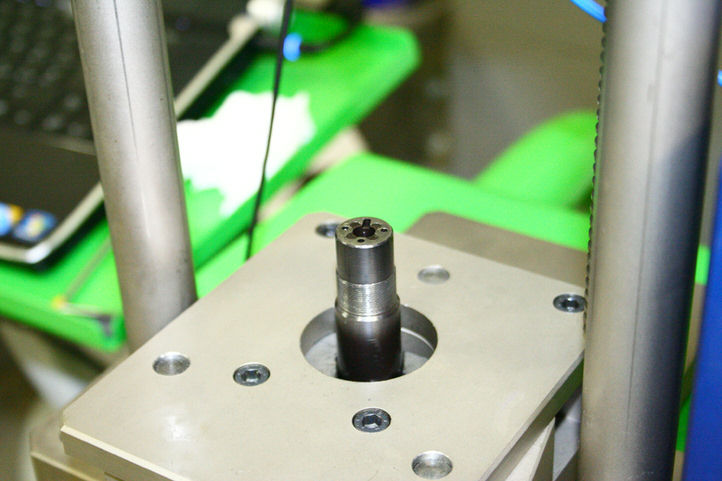

Fissare il corpo iniettore all'apposita piastra di fissaggio come mostrato in figura. Scegliere una parte del corpo in modo da non comprometterne il centraggio (evitare gli smussi).

STEP 6

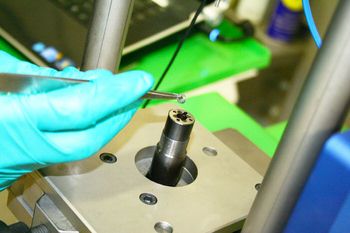

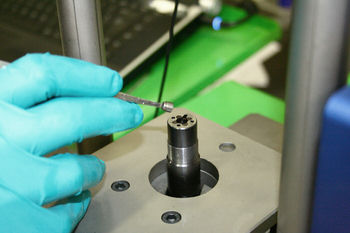

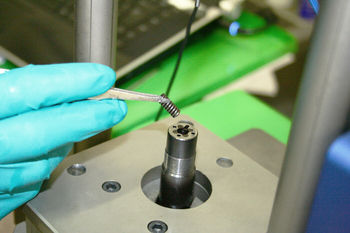

Inserire nel corpo iniettore lo spessore relativo alla molla del polverizzatore, la molla del polverizzatore e la guida del polverizzatore.

STEP 7

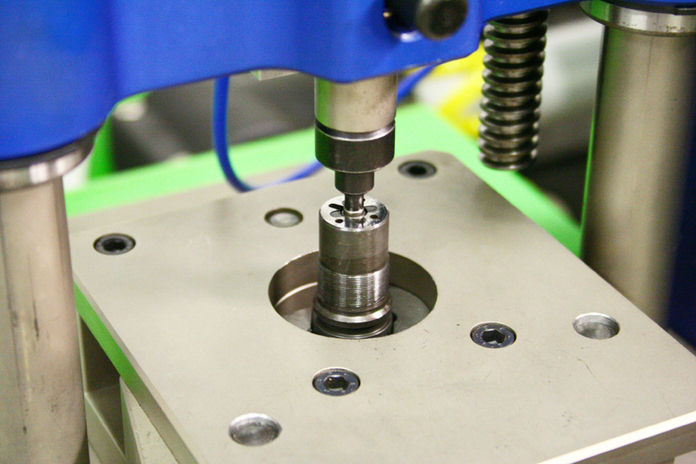

Scendere con la traversa mobile in modo che la punta di misura si posizioni completamente sul piano di appoggio del polverizzatore.

Controllare che la leva di movimentazione del pistone pneumatico  abbia superato la metà della corsa disponibile.

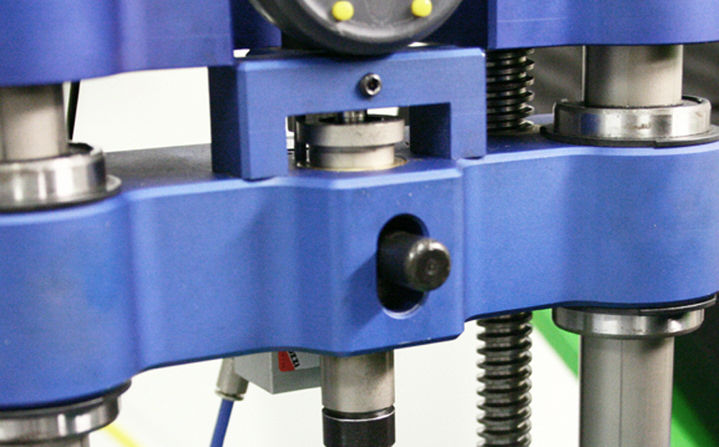

Bloccare il movimento verticale ed azzerare il comparatore.

STEP 8

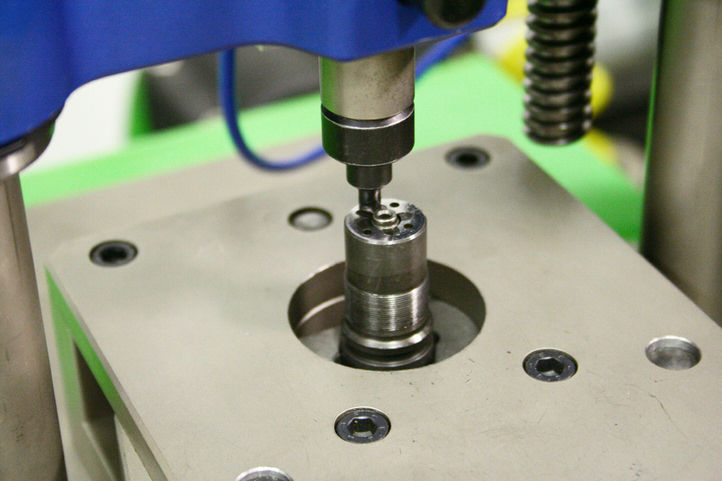

Sollevare la punta di misura tramite la leva di spostameto del pistone pneumatico e , traslando la piastra di fissaggio, posizionare l'iniettore in modo che la punta si adagi esattamente sulla guida del polverizzatore.

STEP 9

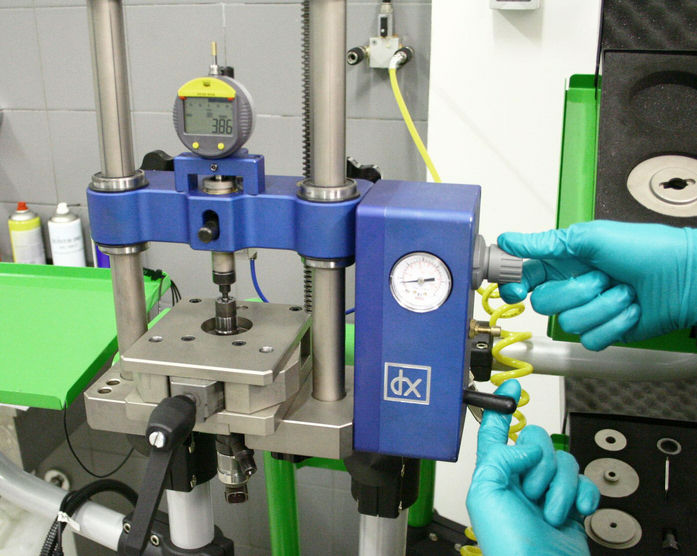

Settare la pressione dell'aria a 0 bar.

Azionare il comando pneumatico e aumentare la pressione gradualmente fino a quando la misura rilevata dal comparatore non risulti essere esattamente la MISURA A annotata allo STEP 4.

La pressione rilevata è considerata come la forza della molla del polverizzatore.

FINE
