El recorrido de la esfera afecta todos los caudales. Esta es la medida basica paara calibrar un inyector.

..................................................................................................................................................................................

PROCEDIMIENTO:

PASO 1

Colocar el inyector en la mordaza dispuesta para ello como se muestra en la figura. Coloquelo en una parte que no afecte el correcto alineamiento (Evite bordes y sobresaltos).

STEP2

Instalar en el comparador la varilla DX75632 (2x94, #13 valija de base)

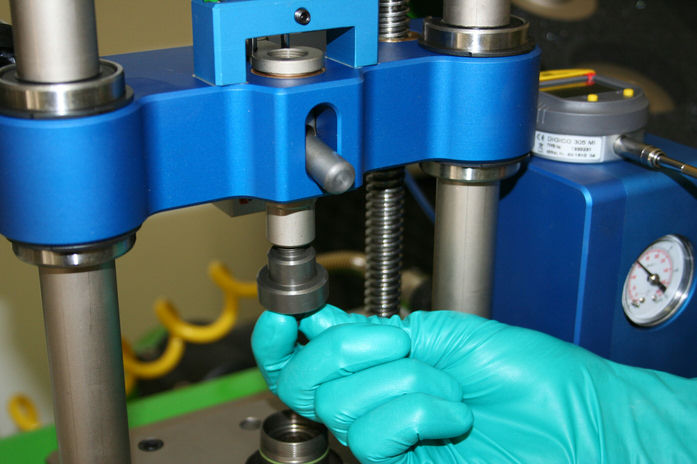

Instalar el soporte DX75633 (soporte para medir shim de acero #3 en la valija base), en conjunto con la pieza DX75634 (punta de 2,8mm, #9 en la valija de base), en la ranura dispuesta para ello. Vease las imagenes.

Instale el comparador en el sitio dispuesto para ello y coloquelo en microns "0.000mm"

PASO 3

Instalar la esfera, el porta esfera, el shim de calibracion y el juego de inducido en el inyector.

PASO 4

Instalar la herramienta DX75736 (posicion #13 en la valija opcional).

PASO 5

Colocar el inyector de tal forma que la pieza DX75634 (posicion #9 de la valija de base) calce exactamente en la parte superior del ancla.

Mover el travesaño hasta que la palanca d movimiento del piston neumatico alcance la mitad de su movimiento.. Bloquear el movimiento longitudinal.

PASO 6

Colocar la presion de aire en 3 bar.

Activar la palanca de control neumatico sin soltarla y tarar el comparador. El comparador debe estar midiemdo micras "0.000mm"

Soltar el control neumatico y levantar la palanca de movimiento del piston. Vease la imagen.

La medida leida es el recorrido de la esfera.
