NOMENCLATURA DEI DIVERSI COMPONENTI
Complessivo Trickytec Comando Pneumatico
Vite Fissaggio Movimento Verticale Vite Fissaggio Movimento Trasversale
IMPORTANTE: ogni volta che si blocca il movimento verticale si raccomanda di accertare che la rotella di movimentazione della traversa mobile in testa al Tricky sia "libera" e non sforzi sulla traversa compromettendone il corretto allineamento.
VALIGETTA DX75625
COMPONENTI
| NUMERO | CODICE | DESCRIZIONE |
| 01 | DX75622 | Supporto polverizzatore |
| 02 | DX75623 DX75638 |
Piastra Siemens ± 25 mm Piastra Siemens ± 27 mm |
| 03 | DX75633 |
Adattatore punta misura spessori in acciaio |
| 04 | DX75624 | Supporto per comparatore |
| 05 | DX75621 | Morsa |
| 06 | DX75626 | Punta con perno di appoggio |
| 07 | DX75628 | Punta misura perni ± 3 mm |
| 08 | DX75627 | Punta piena misura bobina |
| 09 | DX75634 | Punta misura perni ± 2,8 mm |
| 10 | DX75629 | Punta in ottone |
| 11 | DX75630 | Punta 1x2x130 |
| 12 | DX75631 | Punta 2x38 |
| 13 | DX75632 | Punta 2x94 |
| 14 | DX75635 | Punta 2x130 |
| 15 | DX75739 | Adattatore punta misura spessori in alluminio |
| 16 | DX75639 | Kit 2 pomelli fissaggio |
| 17 | DX75640 | Supporto comparatore |

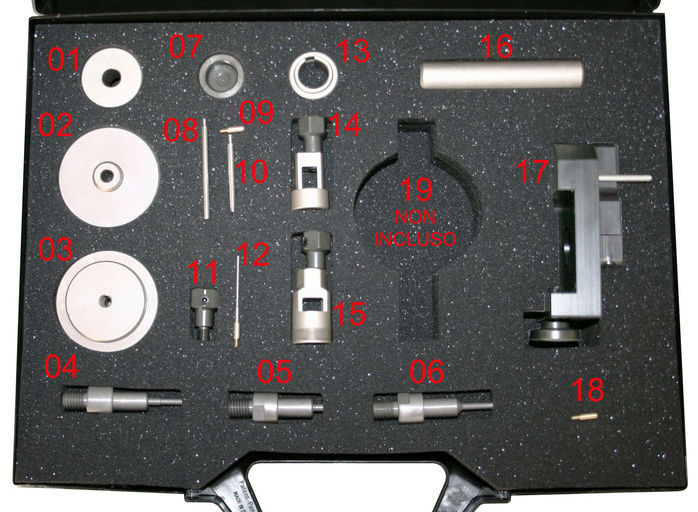

VALIGETTA DX75282
COMPONENTI
| NUMERO | CODICE | DESCRIZIONE |
| 01 | DX75272 | Adatt. filett. taratura bobina Denso per Giuditta |
| 02 | DX75274 | Supporto tarat. cilindr. bobina BH 2.1 per Giuditta |
| 03 | DX75273 | Supporto taratura bobina Denso per Giuditta |
| 04 | DX75275 | Perno estrattore cyl. BH 2.1 per Giuditta |
| 05 | DX75276 | Perno inseritore cyl. BH 2.1 per Giuditta |
| 06 | DX75271 | Perno taratura bobina Denso per Giuditta |
| 07 | DX75278 | Adattatore inserim. cyl. BH 2.1 per Giuditta |
| 08 | DX75712 | Spina comparatore 58X4 per Trickytec |
| 09 | DX75735 | Prolunga spina comparatore |
| 10 | DX75714 | Spina comparatore 42X4 per Trickytec |
| 11 | DX75279 | Innesto comparatore per DX75273 |
| 12 | DX75711 | Spina comparatore 50X2X1.2 per Trickytec |
| 13 | DX75736 | Tampone di fissaggio ancora iniettore BH CRIN |
| 14 | DX75277 | Misuratore bobina BH mecc. per Trickytec |
| 15 | DX75636 | Supporto comp. misura bobine Denso |
| 16 | DX75734 | Perno per smontaggio iniettore Denso |
| 17 | DX75738 | Supporto comparatore per Giuditta |
| 18 | DX75737 | Perno per sollevamento punta Comparatore |
| 19 | DX75394 |
INDISPENSABILE! NON INCLUSO Comparatore millesimale TESA (ordinabile a parte)
|
