Over lift stop
El "Over lift stop" es el recorrido del armazon.
..................................................................................................................................................................................
PROCEDIMIENTO:
PASO 1
Instale en el comparador la varilla DX75712 (58x4, #8 en la valija opcional) e inserte el conjunto en la ranura trasera dedicada para ello. Ponga el comparador en microns (0.000 mm)
PASO 2

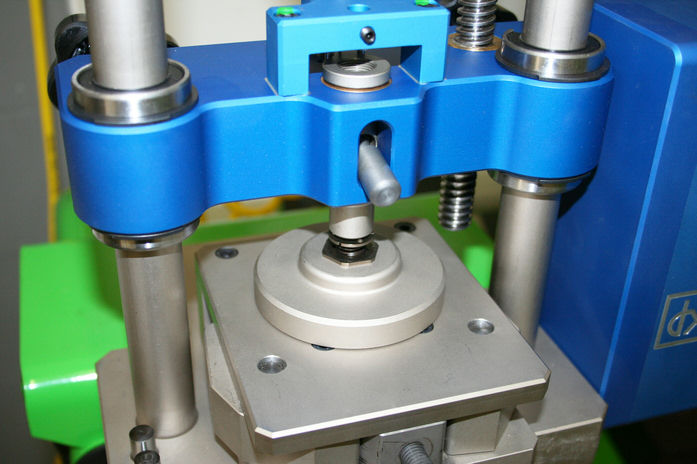

Coloque el armazon completo en el soporte DX75622 y coloquelos en el soporte de centraje de la Tricky como se ve en la imagen.
Mueva hacia abajo el travesaño hasta que la palanca del movimiento neumatico alcance la mitad de su movimiento.
Bloquee el movimiento longitudinal.
PASO 3
Coloque la presion de aire en 3 bar.
Active la presion neumatica y mantengala mientras tara el comparador (cero).
Suelte el control neumatico. Levante la palanca del movimiento y suavemente dejela bajar nuevamente hasta que toque el armazon.
La medida leida sera el "Overlift".
FIN
